>當前位置：坡莫合金鐵芯科普
發布時間：2025-12-24 18:21:04同樣做一個磁芯，為什么有的器件一上電就靈敏、噪聲低、漂移小，而有的卻容易飽和、溫漂明顯、還對外界磁場特別敏感?很多時候，差距來自材料。坡莫合金(Permalloy)屬于高鎳軟磁合金家族，最被人記住的標簽就是“高磁導率”。但真正把坡莫合金鐵芯用好，遠不止看一個磁導數字：合金成分、冷加工應力、退火工藝、形狀與氣隙、頻率范圍、屏蔽與裝配方式都會影響最終表現。
一、坡莫合金到底是什么：軟磁材料里的“靈敏派”
坡莫合金一般指以鎳(Ni)為主、鐵(Fe)為輔的軟磁合金體系，常見含鎳量較高(例如高鎳坡莫體系)，特點是：
磁導率高：在弱磁場下更容易被磁化，磁路“更順”
矯頑力低：磁滯回線窄，磁化/退磁更容易，損耗更小
剩磁低、噪聲?。哼m合需要小信號、高線性的場合
可做高性能磁屏蔽：外界磁場更容易被引導“走材料內部的路徑”
但它也有明顯的代價：材料相對嬌氣，對加工應力敏感，頻率上升后性能未必比鐵氧體劃算;同時成本也普遍高于常規硅鋼、純鐵或普通鐵粉芯。
二、為什么坡莫合金鐵芯“很能打”：關鍵性能拆開看
1)高磁導率：小信號更靈
對弱磁場或小電流變化的感知更敏銳，這也是它常出現在：
精密互感器、零序電流檢測
磁通門、磁阻類傳感器的磁路部件
低噪聲信號電感、音頻/測量用變壓器等
2)低矯頑力與低磁滯損耗：失真更小
在交流磁化下，磁滯回線越“瘦”，能量損耗越小，波形失真越輕。對音頻、計量、微弱信號處理尤其友好。
3)屏蔽能力：更擅長“導磁”而不是“擋磁”
磁屏蔽常見兩條路線：
高磁導材料引導磁力線(坡莫合金擅長)
高飽和材料承受強磁場(強場下要靠結構與多層策略)
坡莫合金屏蔽的直覺是：讓磁場“愿意走你身上”，而不是亂穿設備。
4)但要注意：高磁導≠萬能
它并不意味著“任何電感都該用坡莫”。因?yàn)榇艑?dǎo)太高也會帶來：
更容易因直流偏置導致工作點移位
磁路對裝配間隙更敏感(微小氣隙就能改變整體磁導)
對外界磁場耦合更強(需要屏蔽/布局配合)
三、坡莫合金鐵芯常見形態：你見過的不止一種

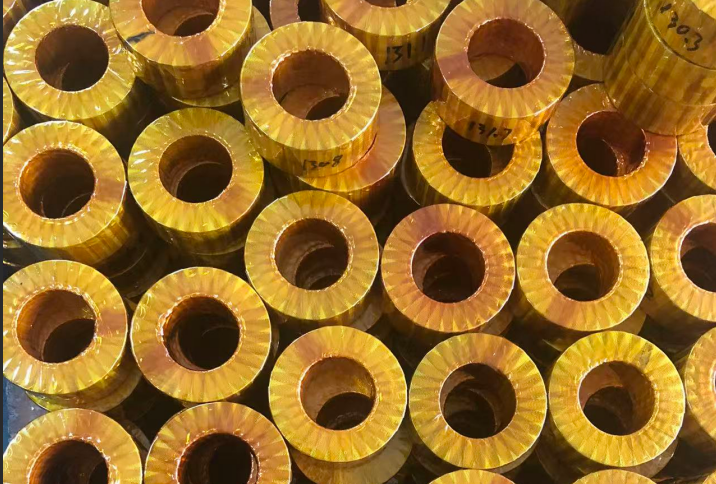

帶材繞制環形磁芯
帶材卷繞后再熱處理，常用于互感器、磁屏蔽環、精密磁路。環形磁路閉合、漏磁小，是優勢。
薄片疊片/沖片結構
類似硅鋼疊片思路，適用于某些磁路結構或屏蔽件，但需要控制渦流損耗與疊片絕緣。
屏蔽罩/屏蔽盒(坡莫合金屏蔽件)
用于磁敏傳感器、精密儀表、醫學設備等對外磁干擾敏感的場合。
粉末冶金或特殊成形件(較少見)
某些特殊需求會采用復合工藝，但性能與成本要具體評估。
四、制造與熱處理：坡莫合金“性能從退火里長出來”
坡莫合金最大的工程特性之一是：它的磁性能對加工應力與組織狀態極其敏感。你在切割、沖壓、彎折、焊接、裝配中引入的殘余應力，會顯著抬高矯頑力、拉低磁導，導致同批材料“測出來差一大截”。
1)為什么需要退火?
退火的目的通常包括：
消除冷加工應力
調整晶粒與晶體取向
在某些體系下形成更利于軟磁性能的組織狀態
對很多高性能坡莫合金來說，最終磁性能往往取決于最后一次關鍵退火，工藝窗口、氣氛控制、溫度曲線、冷卻方式都可能影響結果。
2)為什么有的鐵芯“剛裝上就變差”?
常見原因有：
夾緊過猛、點膠硬化收縮、外殼壓裝造成應力
外層絕緣包帶過緊
運輸?shù)浠蜓b配碰撞引入局部塑性變形
所以坡莫合金鐵芯常見的裝配建議是：避免硬壓、避免剛性束縛、減少沖擊，必要時做結構緩沖。
五、應用場景：哪些地方用坡莫合金鐵芯更劃算
1)計量與檢測：追求靈敏與低誤差
電流互感器(小電流檢測、漏電/零序)
精密電壓/電流采樣的磁件
傳感器磁路(提高信噪比、降低漂移)
2)音頻與低頻信號磁件：追求低失真
音頻變壓器、低頻扼流圈等場合，坡莫合金的低磁滯損耗與高磁導能改善低頻性能與失真表現。
3)磁屏蔽：保護“怕磁”的器件
磁敏傳感器、電子羅盤、磁通門
高精度時鐘、測量儀表
需要降低環境磁擾的實驗設備
4)科研與特殊磁路
需要非常高磁導、非常低噪聲的磁路系統里，坡莫合金是常見選擇。
六、不太適合的場合：別把坡莫合金當“通用磁芯”
1)高頻功率電感/變壓器
頻率上去后，渦流損耗、材料損耗與結構損耗會變得更顯著。很多開關電源主磁件更偏向鐵氧體、納米晶、鐵粉芯等體系，各有其性價比與頻段優勢。
2)強直流偏置、大電流儲能電感
坡莫合金一般更擅長“小信號高靈敏”，在需要大量儲能、承受大直流偏置的場合，鐵粉芯/坡莫合金粉芯(若討論的是某些粉芯體系)或其他材料可能更合適。選型要看是否需要?dú)庀丁⑹欠褚癸柡?、是否更看重直流疊加特性。
3)對機械強度、耐沖擊要求很高的環境
坡莫合金對形變敏感，結構上要更細致地保護，否則性能漂移會讓你頭疼。
七、選型要點：別只問“磁導多少”，要問這幾件事
工作頻率范圍：低頻、工頻、音頻還是幾十kHz以上?
是否有直流偏置：電流大小、允許的電感衰減曲線
對線性與噪聲的要求：是否要低失真、低噪聲、低漂移
形狀與尺寸：環形、屏蔽罩、疊片結構?氣隙怎么處理?
裝配方式：是否會引入應力?是否需要軟性固定或隔振
一致性與批次控制：同一工藝路線的供應穩定性往往比單次指標更重要
后處理與表面絕緣：是否需要耐溫、耐潮、防銹、絕緣包帶等
工程上最常見的錯誤是：只對比“初始磁導率”或“最大磁導率”，忽略了實際工作點、偏置與裝配應力，導致樣品很漂亮，量產或裝機后表現大幅下滑。
八、常見問題與排查：遇到性能漂、噪聲大時怎么想
1)磁導不達標/損耗變大
是否經歷了沖壓、彎折、壓裝等引入應力的過程?
最后一道退火是否到位?工藝是否一致?
絕緣包帶或灌封材料是否收縮拉扯?
2)互感器線性差、低頻失真
是否出現偏磁(直流分量)導致工作點偏移?
是否需要引入可控氣隙來改善線性?
繞組是否對稱、是否存在漏磁路徑?
3)磁屏蔽效果不穩定
屏蔽件是否有縫隙、開孔過大、搭接不連續?
多層屏蔽是否合理(內層高磁導+外層高飽和的組合)?
安裝是否讓屏蔽件產生形變或硬壓?
坡莫合金鐵芯的價值在“高靈敏與低噪聲”，難點在“工藝與裝配”
坡莫合金鐵芯最突出的優勢是：在弱磁、小信號、低噪聲場景下提供更順暢的磁路，讓檢測更靈敏、失真更小、屏蔽更有效。但它也很挑剔：加工與裝配引入的應力、退火一致性、磁路氣隙與結構細節都會直接改變性能。
