一、納米晶磁芯有什么厲害之處?

　　為什么越來越多電源工程師，把傳統鐵氧體、硅鋼漸漸換成了納米晶磁芯?

　　為什么同樣功率的電源，新款機型體積更小、發熱更低、EMI 更好通過，背后總能看到納米晶材料的影子?

　　很多人聽過納米晶磁芯這個名字，卻不一定說得清：它到底是什么材料、和常見的鐵氧體相比差在哪兒、適合用在什么位置、選型時要看哪些參數。

　　二、納米晶磁芯到底是什么材料?

　　先從最核心的一點說起：“納米晶”說的是晶粒尺寸，而不是簡單的“很小的磁芯”。

　　材料組成

　　納米晶磁芯通?；阼F基軟磁合金，通過快速淬火形成非晶帶材，再經過特定退火工藝讓內部析出納米級晶粒(十幾到幾十納米)，所以常被稱為納米晶合金磁芯。

　　微觀結構特點

　　晶粒極小且分布均勻;

　　非晶相與納米晶相共存;

　　晶界密集，有利于磁疇細化和損耗降低。

　　直接結果

　　這種特殊結構，讓納米晶磁芯在高磁導率、低損耗、較高飽和磁感應之間取得了比較理想的平衡，這正是很多電源場合想要的特性組合。

　　三、和鐵氧體、硅鋼比，納米晶磁芯優勢在哪?

　　只說“性能更好”沒意義，關鍵要看和現有常用材料的對比。

　　1. 與鐵氧體磁芯對比

　　磁導率：納米晶磁芯的初始磁導率通常比普通鐵氧體高一個數量級以上，同體積下可實現更高電感或更少繞組匝數。

　　飽和磁感應強度：納米晶一般在 1.2T 左右，而常規鐵氧體多在 0.35～0.5T 附近，前者在承受高電流、高磁通密度場合更有優勢。

　　損耗表現：在中高頻(幾十 kHz 到數百 kHz)范圍內，合理選型情況下，納米晶磁芯的損耗往往低于鐵氧體，尤其在高磁通擺幅下更明顯。

　　體積與溫升：在同樣電感量、同樣工作條件下，納米晶磁芯可用更小體積實現目標參數，有助于控制溫升。

　　2. 與硅鋼、坡莫合金對比

　　頻率適用范圍：硅鋼更適合工頻或較低頻率，頻率升高后損耗迅速增大;納米晶磁芯可以覆蓋從工頻到幾十 kHz 甚至更高的應用。

　　綜合效率：在高頻逆變、電源 PFC、電感濾波等領域，納米晶相對于硅鋼的效率優勢非常明顯。

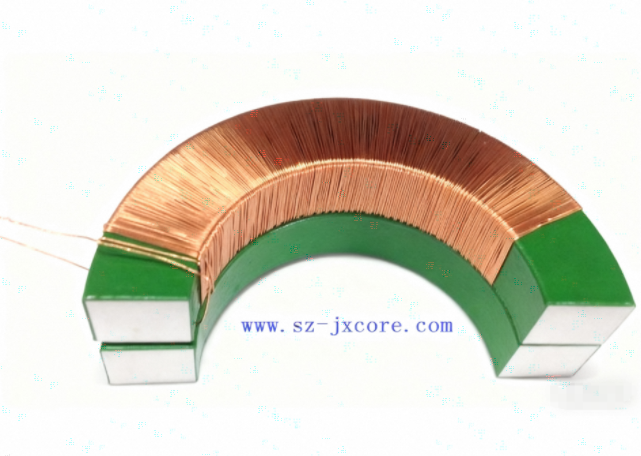

　　可實現尺寸：納米晶帶材可以做成環形、C 型、E 型等多種磁芯形狀，在高頻小型化設計中更靈活。

　　3. 成本與綜合性價比

　　單看單價，納米晶磁芯通常高于普通鐵氧體和硅鋼;

　　但考慮到體積減小、銅耗減少、EMI 裕量增大、整體效率提升后，系統級成本并不一定高，甚至會更劃算。

　　對于需要在體積、效率、EMI 之間平衡的中高端電源來說，納米晶磁芯往往是“貴有貴的道理”。

　　四、納米晶磁芯主要用在什么地方?

　　1. EMI 濾波共模電感

　　這是納米晶磁芯最典型、應用最廣的方向之一：

　　高磁導率讓共模電感在有限空間內獲得足夠的共模阻抗;

　　寬頻帶特性有利于抑制從幾十 kHz 到數 MHz 的干擾;

　　常見于：

　　開關電源輸入端濾波;

　　光伏逆變器、充電樁、UPS;

　　工業變頻器、伺服驅動等設備。

　　使用納米晶磁芯共模電感，可以在更小體積下通過更嚴苛的 EMC 認證，這也是很多產品更新?lián)Q代時優先考慮的原因。

　　2. PFC 電感與儲能電感

　　有源 PFC、電感儲能環節對磁芯的要求集中在：

　　能承受較高電流和磁通密度;

　　損耗低、溫升小;

　　磁導率穩定、參數不漂移。

　　納米晶磁芯在這些方面兼顧得比較好，尤其在高功率密度PFC 電路中，通過采用納米晶磁芯可以減小電感體積、提升效率。

　　3. 高頻變壓器、脈沖電源

　　部分脈沖電源、高頻變壓器也會采用納米晶磁芯，利用其：

　　相對較高飽和磁感應;

　　覆蓋一定頻段的低損耗特性;

　　良好的電磁特性和溫度穩定性。

　　當然，在更高頻(幾百 kHz 甚至 MHz)場合，鐵氧體和其他新型磁材仍然有優勢，需要具體分析。

　　五、如何正確認識“高磁導率”這把雙刃劍?

　　說到納米晶磁芯，繞不開的一個關鍵詞就是“高磁導率”。

　　高磁導率意味著，在同樣磁場下磁通更容易建立，這既是優勢，使用時也有幾點需要格外注意。

　　更容易獲得大電感

　　在同樣匝數下，納米晶磁芯電感量更大，可以減少繞組匝數，降低銅損和體積。

　　對氣隙更敏感

　　高磁導率磁芯如果不加氣隙，輕易就會飽和;

　　對于需要儲能的電感(如單相 PFC 電感)，通常會通過開氣隙或采用分布氣隙結構來控制等效磁導率。

　　濾波與儲能用途的設計思路不同

　　用于共模濾波：重在高磁導、抑制共模干擾，一般不考慮儲能，設計上盡量避免飽和。

　　用于儲能電感：既要高磁感應能力，又要有氣隙保證儲能，防止在大電流下飽和。

　　所以，在選用納米晶磁芯時，不能只看“μ 越大越好”，還要結合電路功能和磁芯結構綜合判斷。

　　六、納米晶磁芯選型時要看哪些關鍵參數?

　　初始磁導率與工作磁導率范圍

　　影響電感量和匝數;

　　對濾波、儲能、變壓用途的設計有所不同。

　　飽和磁感應強度 Bs

　　決定在多大磁通密度下會接近飽和;

　　與設計的電感電流范圍直接相關。

　　損耗曲線(頻率與磁通密度的函數)

　　對指定工作頻率和磁通擺幅，需估算磁芯損耗;

　　關乎溫升、效率和體積設計。

　　工作溫度范圍與溫度穩定性

　　查看在 100℃、120℃ 等高溫下，磁導率和損耗是否變化過大;

　　對于光伏、儲能、電動汽車等高溫應用尤其關鍵。

　　形狀與尺寸

　　環形(TOROID)、C 型、U 型、E 型等結構;

　　是否適合現有繞線和裝配工藝。

　　選型時可結合實際電路，先做計算+仿真，再通過樣品實測驗證，逐步收斂到合適型號。

　　七、納米晶磁芯在使用時有哪些容易忽略的細節?

　　繞線方式與分布電容

　　高磁導率磁芯往往用于高頻濾波與 PFC，繞線方式會對分布電容和漏感產生影響，進而影響 EMI 性能。

　　固定與灌封工藝

　　環形納米晶磁芯常采用灌封、套管等方式固定，材料的熱膨脹特性與磁芯不一致時，可能引入額外應力，需考慮膠水和結構設計。

　　機械沖擊與崩邊風險

　　納米晶帶材通過卷繞制成磁芯，相比整體燒結磁芯，對外力沖擊稍敏感，運輸和裝配時要注意防撞、防摔。

　　實際工作點與估算偏差

　　實際電路中，電流波形往往不是理想正弦或方波，實際磁通變化和計算值可能存在偏差，需要通過溫升、損耗實測修正設計。

　　八、納米晶磁芯適合哪些類型的產品升級?

　　設備功率持續增大，但體積空間沒有更多余量;

　　EMI 認證越來越難通過，傳統方案需要堆疊大量磁芯和電感;

　　市場對能效要求更高，希望把轉換效率再提高一點;

　　產品定位偏中高端，對可靠性和長期穩定性有更高要求。

　　在這些條件下，引入納米晶磁芯往往能起到明顯作用，而不是簡單的“換個磁芯”。

　　結語：把納米晶磁芯當成電源升級的一張“底牌”

　　納米晶磁芯不是神奇魔法，但在體積、效率、EMI 之間平衡的電源設計里，卻是一張非常實用的“底牌”。

　　理解它是什么、強項在哪、適合放在電路的哪個位置、選型時該看哪些參數，就能在方案評估時多一個有力選項，而不是只會在鐵氧體和硅鋼之間徘徊。

　　對很多電源工程師來說，一旦真正用納米晶磁芯做出一代高性能產品，往往就很難再回到過去的方案，這或許就是它最大的價值所在。
