一、納米晶磁芯到底是什么?

　　納米晶磁芯聽起來很“高大上”，它到底和普通鐵芯有什么不同?

　　在變壓器、電感、共模電感、EMC濾波器這些器件里，我們常聽到硅鋼片、鐵氧體、坡莫合金等材料，如今越來越多設計開始指定使用“納米晶磁芯”，原因就在于：在磁性能、損耗和頻率特性之間，納米晶找到了一個非常理想的平衡點。

　　簡單來說：

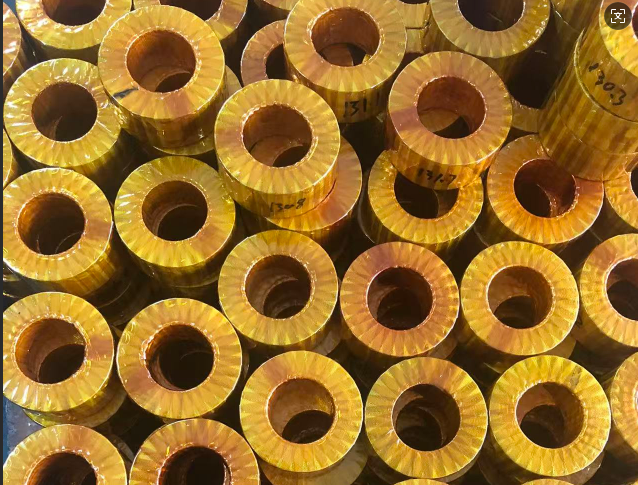

　　納米晶磁芯 = 用鐵基納米晶合金帶材卷繞或壓制成型的磁芯

　　其內部晶粒尺寸在幾十納米量級，因此被稱為“納米晶”。這種微觀結構帶來了高磁導率、低損耗、低矯頑力，以及良好的溫度穩定性和頻率特性，對中高頻、高功率密度電源設計特別友好。

　　二、納米晶磁芯的材料結構與基本原理

　　1. 從成分到結構：為什么叫“納米晶”?

　　常見的納米晶合金多為鐵基軟磁合金，例如 Fe-Si-B-Cu-Nb 等體系。其典型制備過程大致為：

　　先制成非晶態合金帶材(快速冷卻凝固，內部結構“無序”);

　　再通過受控退火，使其中形成尺寸約 10–20nm 左右的鐵基納米晶粒;

　　納米晶粒分布在非晶基體中，形成“納米晶 + 非晶”復合結構。

　　納米級晶粒 + 非晶基體的組合，讓材料在磁性、機械性能、溫度穩定性等方面表現出獨特優勢。

　　2. 微觀結構帶來的磁性能優勢

　　對軟磁材料來說，晶粒越細，一般越有利于：

　　降低矯頑力(磁化、退磁更容易);

　　提高磁導率(對磁場“更敏感”);

　　改善損耗特性(尤其在一定頻率范圍內)。

　　納米晶磁芯利用細小晶粒和非晶基體的綜合作用，在保持較高飽和磁感應強度的同時，獲得了很高的初始磁導率和較低鐵損，這正是它適合做高性能變壓器和電感的關鍵。

　　三、納米晶磁芯和傳統磁芯比，到底好在哪里?

　　1. 與硅鋼片相比

　　硅鋼片常用于工頻變壓器、馬達鐵芯等場合，優點是成本低、工藝成熟，但：

　　磁導率相對較低;

　　工作頻率范圍有限，損耗在更高頻率下明顯增大;

　　體積較大，難以滿足高功率密度、小型化需求。

　　納米晶磁芯則可以在更高頻率范圍內工作，體積更小，在高頻變壓器、共模電感中優勢明顯。

　　2. 與鐵氧體相比

　　鐵氧體在開關電源和EMC領域非常常見，擁有：

　　高電阻率 → 渦流損耗小;

　　成本適中，易加工成各種形狀。

　　但鐵氧體的飽和磁感應強度相對較低，容易在高磁通密度下飽和。而納米晶磁芯飽和磁感應強度更高，允許在更高的磁通密度下工作，從而：

　　體積可以做得更小;

　　同體積下可以處理更高的功率。

　　許多高性能共模電感、PFC電感、高頻變壓器，會采用納米晶磁芯或納米晶+鐵氧體組合結構，達到更佳效果。

　　3. 與坡莫合金等傳統軟磁合金相比

　　坡莫合金(Ni-Fe合金)在高磁導率、低噪聲等方面表現優異，但：

　　成本相對較高;

　　部分合金成分對環境和工藝要求較高。

　　納米晶合金則兼顧了高磁導率和較高飽和磁感應強度，且原料以鐵為主，材料成本相對更有優勢，因此在變壓器、電感等應用中逐漸占據重要位置。

　　四、納米晶磁芯的關鍵性能指標

　　在選型和比較納米晶磁芯時，常見的幾個性能指標包括：

　　飽和磁感應強度(Bs)

　　直接決定可用的磁通密度和功率密度;

　　納米晶材料的 Bs 通常高于大部分鐵氧體。

　　初始磁導率(μi)與有效磁導率(μe)

　　決定磁芯對磁場的響應程度;

　　對于共模電感、漏感控制等場景，合理的磁導率非常關鍵。

　　損耗(鐵損)

　　包括磁滯損耗和渦流損耗;

　　在一定頻率和磁通密度下，納米晶磁芯可以實現較低損耗，提高效率、減少發熱。

　　矯頑力(Hc)

　　越低越容易磁化和退磁;

　　有助于降低磁滯損耗，提高響應速度。

　　溫度穩定性

　　在一定溫度范圍內，μ、Bs 等參數變化是否平緩;

　　對于環境溫度變化大的應用(如戶外電源、新能源設備)非常關鍵。

　　頻率特性

　　在從工頻到幾十kHz甚至更高頻率范圍內，磁導率和損耗的變化情況;

　　不同牌號的納米晶材料會針對不同頻段進行優化。

　　五、納米晶磁芯的典型應用場景

　　1. 共模電感與EMC濾波

　　在開關電源、逆變器、變頻器等設備中，電磁兼容(EMC)要求越來越嚴格：

　　共模干擾需要有效抑制，避免對電網和通信設備的影響;

　　同時要求在較寬頻段內具有良好抑制效果。

　　納米晶磁芯共模電感的優點：

　　高磁導率，使得在體積不大的前提下，也能提供較大的阻抗;

　　在較寬頻率范圍內保持良好阻抗特性;

　　損耗較低，溫升相對可控。

　　因此在高端電源、新能源汽車充電模塊、光伏逆變器等領域廣泛應用。

　　2. 高頻變壓器與電源磁件

　　對于高頻、高功率密度電源設計，核心訴求通常是：

　　體積小、效率高;

　　溫升低、可靠性好。

　　納米晶磁芯應用在高頻變壓器中，可以：

　　在相對更高的磁通密度下工作，減小磁芯體積;

　　利用材料低損耗特性提升效率;

　　與合理的繞組結構配合，減小漏感和銅損。

　　3. 電流互感器與精密測量

　　在精密電流檢測、差動保護等場景，需要高線性、高穩定性的磁芯：

　　納米晶磁芯可以提供較高的磁導率和較低的磁滯誤差;

　　在一定溫度范圍內保持較好線性;

　　有助于提高測量精度、減少長期漂移。

　　4. 電力電子、新能源與特種電源

　　比如：

　　光伏并網系統的濾波電感、共模電感;

　　新能源汽車OBC、DC/DC模塊中的磁件;

　　高頻UPS、電焊機、變頻空調壓縮機驅動等。

　　這些應用都對功率密度、效率和EMC有較高要求，納米晶磁芯正好切中痛點。

　　六、納米晶磁芯的形狀與結構形式

　　實際工程中，納米晶磁芯常見幾種形狀：

　　環形(Toroid)

　　最常見的形式，適合作為共模電感、變壓器等使用;

　　有利于磁路閉合，漏磁小，EMI性能好。

　　C型、E型、U型

　　便于繞組安裝與維護;

　　適合作為較大功率變壓器、電抗器的核心部件。

　　條形、塊狀

　　用于特定應用，如特種變壓器、傳感器等。

　　不同結構在磁路、裝配方式、散熱能力、成本方面各有優劣，選型時需結合具體項目考慮。

　　七、如何選型與使用納米晶磁芯?

　　1. 明確應用參數

　　在選擇納米晶磁芯之前，需要先弄清楚：

　　工作頻率范圍;

　　工作電流、電壓、功率;

　　目標效率、允許溫升;

　　EMC指標或精度要求。

　　這些條件決定了：

　　要選什么牌號的納米晶材料;

　　需要什么尺寸、幾何形狀的磁芯;

　　應采用什么繞組結構和絕緣方案。

　　2. 關注關鍵指標匹配

　　對共模電感來說：更看重磁導率、阻抗曲線、飽和特性;

　　對功率變壓器來說：更看重Bs、損耗、溫升;

　　對測量互感器來說：更看重線性、磁滯誤差、溫度穩定性。

　　合理選型可以讓磁芯性能發揮充分，而不會出現“規格過大浪費成本”或“規格偏小導致發熱、飽和”的問題。

　　3. 結合繞組設計與工藝

　　納米晶磁芯本身性能再好，若繞組設計不合理，也容易出現：

　　銅損過大，溫升過高;

　　分布電容過大，影響高頻特性;

　　繞組散布不均，導致漏感不可控。

　　因此在使用納米晶磁芯時，需要配合：

　　合理的線徑、匝數分布;

　　分段繞法、并繞或平繞工藝;

　　適當?shù)慕^緣與浸漆工藝，以兼顧散熱和絕緣安全。

　　八、納米晶磁芯的優勢與局限

　　優勢概括：

　　高磁導率 + 高飽和磁感應：實現小體積、高功率密度設計;

　　損耗低、效率高：有利于減少發熱，提高系統效率;

　　寬頻帶應用能力：兼顧工頻與高頻特性，在電力電子領域表現突出;

　　較好的溫度穩定性：適用于環境變化較大的場景;

　　材料以鐵為主，性價比較好：比部分貴金屬軟磁合金更具成本優勢。

　　局限與注意點：

　　材料與工藝成本仍高于傳統鐵氧體或硅鋼：在成本敏感的低端應用中未必合適;

　　加工與封裝工藝要求較高：卷繞、退火、切割等流程需要經驗;

　　在超高頻段并非萬能：超過一定頻率后，仍需要與其他材料方案搭配。

　　因此，是否采用納米晶磁芯，需要在性能要求與成本預算之間做平衡。

　　隨著新能源、儲能、高速通信、數據中心等行業的快速發展，對電源系統提出了更高要求：

　　更高效率、更小體積;

　　更嚴苛的EMC和可靠性指標;

　　更智能的能量管理。

　　納米晶磁芯憑借其優異的綜合磁性能，正在從“高端應用的小眾材料”，逐步走向更多主流電力電子場景。未來，隨著材料技術和工藝的不斷進步：

　　磁損可能進一步降低;

　　成本有機會隨規?；瘧?yīng)用而下降;

　　與其他新型軟磁材料、粉芯技術結合的混合方案也會更多出現。

　　對設計工程師、采購人員、電源方案商來說，了解納米晶磁芯的特點和適用場景，就等于多掌握了一種提升產品性能、優化結構設計的“武器”。

　　在追求高效、安全、可靠的電力電子系統中，納米晶磁芯很可能會越來越頻繁地出現在你的BOM表和設計圖紙之中。
