坡莫合金鐵芯究竟為何在軟磁材料家族中獨樹一幟?

　　這一問題常在實驗室、變壓器工廠乃至航空航天會議上被提起。追溯其誕生??—??從最早的鐵?鎳試驗合金到現在的高純度粉末磁芯??—??這塊看似低調的金屬，卻支撐著弱信號處理、高頻電源、精密傳感等諸多關鍵環節。以下內容將從組成、特性、工藝、應用、選型與發展趨勢六大維度展開，為你呈現一幅立體圖景。

　　一、化學譜系：從鐵?鎳到鉬系族群

　　基本配比：坡莫合金通常指鎳含量?35?%–90?%的鐵?鎳軟磁合金;典型牌號如?1J50、1J79、1J85 等。較高的鎳比例帶來面心立方晶格與極佳塑性，為超薄帶材及復雜形狀成形提供可能。搜狐

　　鉬坡莫合金(MPP)：79?%?Ni?17?%?Fe?4?%?Mo?的粉末磁芯擁有最低磁損和分布式氣隙結構，專為高?Q?電感器與功率因數校正電路設計。mag-inc.com

　　稀土微合金化：微量 Nb、Cu、Cr 的引入，可抑制晶粒過度長大并改善溫度穩定性，是近年來科研熱點。

　　二、關鍵磁性能：高導磁與低損耗的平衡術

　　初始磁導率：1J85 在適當退火后可達?10^5?量級，對微弱磁場響應靈敏，是磁傳感和屏蔽首選。mualloy.com

　　飽和磁感應強度：多在?0.6–1.0?T;雖然遜于硅鋼，但在弱場區表現穩定，無需過高激磁即可達成設計磁通。搜狐

　　矯頑力：最低可至?0.2?A/m，意味著幾乎不殘留磁疇記憶，降低信號畸變。

　　損耗譜：鉬坡莫合金粉芯在幾十?kHz?內的體損最低;而冷軋帶材配合橫向剪切可優化到數百?kHz。mag-inc.com

　　三、制造工藝：性能的幕后導演

　　真空感應熔煉：消除氧、硫、磷等雜質，保證磁導率與重復性。

　　冷軋超薄帶：最低可至?1?μm;隨后采用氫氣保護退火，重新排列晶格、釋放應力。

　　粉末壓制與熱等靜壓：在鉬坡莫合金中尤為常見，分布式氣隙天生抑制渦流。

　　氫?氮分級退火：通過階梯溫度控制磁疇尺寸與取向，決定最終矯頑力。

　　四、應用版圖：從電網到量子實驗

　　高頻變壓器與共模電感

　　超薄坡莫帶材搭配環形卷繞，可在?100?kHz?以內保持低損耗，用于服務器電源與新能源車 OBC。gaotune.com.hk

　　差動保護與電流互感器

　　低矯頑力使檢測毫安級漏電成為可能，是漏電保護開關(RCD)的核心。

　　磁屏蔽與μ?盒

　　機場磁通門、核磁共振室常用 1J79 疊片或殼體，阻隔地磁噪聲。

　　高?Q?濾波與諧振

　　鉬坡莫合金粉芯可將雜散磁場降至最低，在射頻基站濾波器體現出極低相位噪聲。

　　極低溫與量子裝置

　　在液氦環境下磁導率下降緩慢，可為 SQUID 與量子比特提供穩定磁場環境。

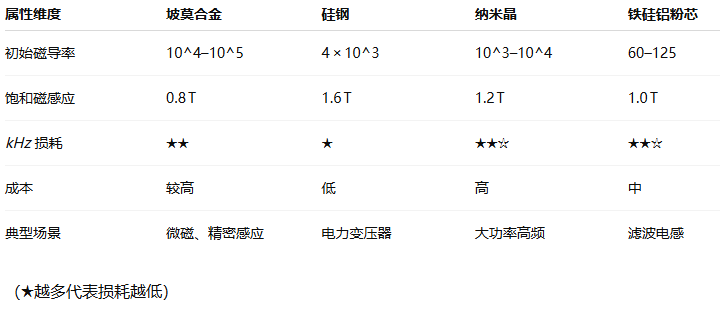

　　五、與其他軟磁材料的對照

　　六、工程選型要訣

　　磁導率 vs. 飽和度

　　若弱場靈敏度為首要目標，選高?Ni?1J85;若需更高通量密度，考慮 45?%?Ni?或納米晶材料。

　　頻率窗口

　　10?kHz 以下用冷軋帶材;10–500?kHz 建議粉末磁芯或縱向剪切條帶。

　　溫度漂移

　　鉬坡莫合金在?–55?℃~125?℃?內磁導率變化小于?1?%，適合車規器件。

　　機械加工

　　折彎件須二次退火;粉末環芯則可直接浸漆固化，提高結構強度。

　　成本?性能平衡

　　若批量需千萬級件，可在核心元件使用坡莫合金，其余采用鐵硅鋁襯墊，以降低整機成本。

　　七、發展趨勢：三條新賽道

　　納米晶化坡莫

　　通過快速凝固與后續晶?？刂疲瑖L試把傳統坡莫的高磁導與納米晶的高飽和強度融合。

　　3D?打印鐵芯

　　激光選區熔化 (SLM) 已能打印含?50?%?Ni?粉末的結構件，為定制化傳感器打開思路。

　　極低噪聲量測

　　使用多層坡莫?銅復合屏蔽可將外界噪聲抑制到?pT?量級，服務于引力波與深海磁異常探測。

　　從二十世紀初的“鐵鎳軟磁”到今日細分出鉬系、稀土微合金、納米晶化等家族成員，坡莫合金鐵芯始終在弱磁信號處理與高頻能量轉換中扮演關鍵角色。選材時牢記三條核心原則：磁導要夠、損耗要低、溫度要穩。把握好成分比例、退火工藝與結構設計，才能讓這位“弱磁區的王者”在你的電路中發揮到極致。
